AFG-2000系列

  • 0.1Hz~5/12/25MHz全数字合成信号,0.1Hz分辨率

  • 内置标准波形:正弦波、方波、三角波、噪声波和任意波

  • 20MSa/s采样率、10位垂直分辨率、4k点记录长度的任意波形编辑功能

  • 1%~99%方波占空比调整

  • 全数字操作设计与旋钮微调功能

  • 3.5’’三色 LCD屏幕,同时显示幅值、直流偏压和其它按键设置信息

  • AM/FM/FSK调变信号,扫描和计频功能(仅AFG-2100系列)

  • USB Device接口,用于远程控制和波形编辑

  • 配备PC任意波形编辑软件

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

超越传统、创新价值的任意波形信号发生器
    AFG-2100/2000系列任意波形信号发生器是一台以DDS技术为基础,涵盖正弦波、方波、三角波、噪声波以及20MSa/s采样率的任意波形。0.1Hz的分辨率和1%~99%的方波(脉冲波)可调占空比功能,极大的扩展了它的应用范围。
AFG-2100/2000系列包括6个型号,5MHz/12MHz/25MHz三种频段。此外,AFG-2100系列还提供AM/FM/FSK调变、扫描以及计频器功能。在参数设置上采用全数字化的操作设计,3.5’’的三色LCD显示,可清楚的显示设置的参数内容。全系列配备USB Device接口,用户除了可进行远程控制,还可以从PC导入波形数据。

内置任意波功能
    AFG-2100/2000系列提供20MSa/s采样率、10位垂直分辨率以及4k点记录长度的任意波编辑功能。用户可通过面板设置或使用专属的波形编辑软件来进行任意波编辑。

幅值与直流偏压显示功能
    除了设置参数,AFG-2100/2000还将电压幅值、直流偏压读值显示在LCD屏幕上。三种幅值单位Vpp、Vrms和dBm供用户选择和替换。

宽广的方波可调占空比
    AFG-2100/2000系列提供的方波占空比可设置在1%~99%。利用这个功能,可将脉冲波形模拟突波或瞬变信号。

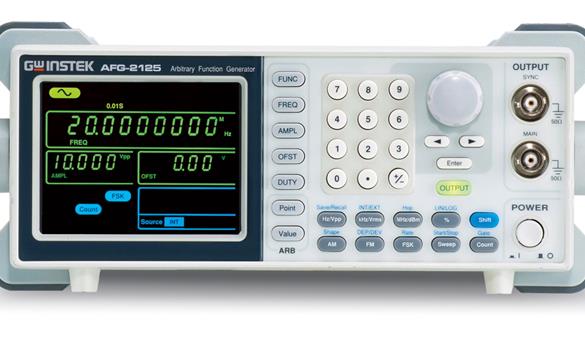

AM/FM/FSK、Sweep、Counter功能(仅AFG-2100系列)
AFG-2100系列内置AM/FM/FSK三种调变方式、波形扫描和计频器功能。150MHz的频率计数功能节省了添购额外计数器的费用。

全数字化按键设计
    AFG-2100/2000系列的全数字化按键设计改善了传统信号发生器设置的不确定性,显著增加了波形输出的精度。3.5’’的LCD屏幕,方便用户在调整过程中观察到参数的改变。

专属的任意波编辑软件
AFG-2100/2000提供一套免费的任意波编辑软件。在PC上完成所需的波形编辑后,只要通过USB接口即可将资料载入AFG-2100/2000进行输出。

规格
  AFG-2105 AFG-2112 AFG-2125 AFG-2005 AFG-2012 AFG-2025
波形
  正弦波/方波/三角波
任意波功能
采样率 20MSa/s
重建率 10MHz
记录长度 4k点
垂直分辨率 10位
频率特性
范围     正弦波/方波 0.1Hz~5MHz 0.1Hz~12MHz 0.1Hz~25MHz 0.1Hz~5MHz 0.1Hz~12MHz 0.1Hz~25MHz
             三角波/锯齿波 1MHz
分辨率 0.1Hz
稳定度 ±20ppm
老化率 ±1ppm/year
误差容忍 <10mHz
输出特性
幅值             范围 ≤20MHz:1mVpp~10Vpp (接50Ω);2mVpp~20Vpp (开路);≤25MHz:1mVpp~5Vpp (接50Ω);2mVpp~10Vpp (开路)
                    精确度 设定值的±1%±1mVpp;(1kHz, >10mVpp)
                    分辨率 1mV或3位
       平坦度 ±1% (0.1dB)≤100kHz;±3% (0.3dB)≤5MHz;±5% (0.4dB)≤12MHz;±20% (2dB)≤20MHz;±5% (0.4dB)≤25MHz ;(正弦波1kHz)
                     单位 Vpp,Vrms,dBm
直流偏移      范围 ±5Vpk ac+dc (接50Ω);±10Vpk ac+dc (开路)
                     精确度 设定值的1%+2mV+幅值的0.5%
波形输出      阻抗 50Ω典型值(固定);>10MΩ(输出关闭)
                     保护 短路保护;过载继电器自动禁止输出
SYNC输出    准位 TTL-compatible into>1kΩ
                      阻抗 50Ω正常值
              上升/下降时间 ≤25ns
正弦波特性
谐波失真 -55dBc DC~1MHz, Ampl>1Vpp;45dBc 1MHz~5MHz, Ampl>1Vpp;-30dBc 5MHz~20MHz,Ampl>1Vpp
方波特性
上升/下降时间 最大输出时,≤25ns(接50Ω负载)
过激信号 <5%
不对称性 周期的1%+1ns
可调占空比 1%~99%≤100kHz;10%~90%≤2MHz;20.0%~80.0%≤5MHz;40.0%~60.0%≤10MHz;50%≤25MHz;(全频段1%的分辨率)
三角波特性
线性度 <峰值输出的0.1%
可调对称性 0%~100%(0.1%的分辨率)
AM调制
载波波形 正弦波、方波、三角波                                  ——
调变波形 正弦波、方波、三角波
调变频率 2mHz~20kHz(Int);DC~20kHz(Ext)
深度 0%~120.0%
FM调制
载波波形 正弦波、方波、三角波                                  ——
调变波形 正弦波、方波、三角波
调变频率 2mHz~20kHz(Int);DC~20kHz(Ext)
偏差 DC~最大频率
FSK
载波波形 正弦波、方波、三角波                                  ——
调变波形 50%占空比方波
内部频率 2mHz~20kHz
频率范围 0.1Hz~最大频率
扫描
扫描时间 1ms~500s                                  ——
波形种类 正弦波、方波、三角波
扫描形态 线性或对数
开始/截止频率 0.1Hz~最大频率
计频器
范围 5Hz~150MHz                                  ——
精确度 时基精确度±1count
时基 ±20ppm(23℃±5℃),热机30分钟
分辨率 最大分辨率:对于1Hz,100nHz;对于100MHz,0.1Hz
输入阻抗 1MΩ/150pf
灵敏度 ≤35mVrms(5Hz~100MHz);≤45mVrms(100MHz~150MHz)
存储/调取
10组存储设置

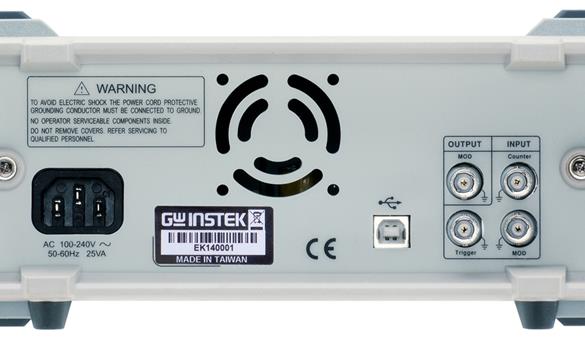

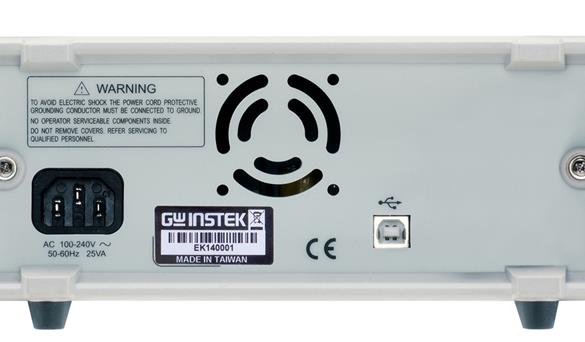

接口
USB(Devices)
电源
AC 100~240V,50~60Hz
功率消耗
65VA
尺寸&重量
  266(W)×107(H)×293(D)mm;约3.2kg          266(W)×107(H)×293(D)mm;约3.1kg

点击下载

标准配件

使用CD x 1

快速手册x 1

电源线x 1

GTL-101测试线x 1(AFG-2000 series)

GTL-101测试线x 2(AFG-2100 series)


选配
GTL-242 USB数据线,USB 2.0 A-B型,4P(选配)

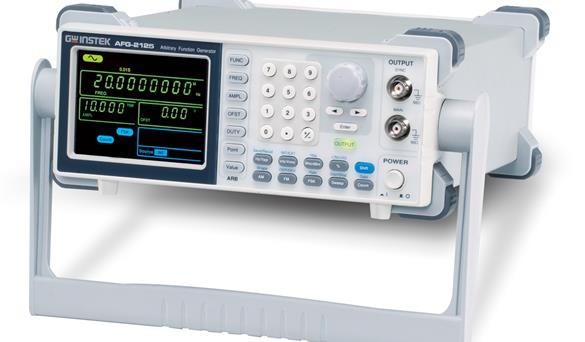

AFG-2100系列 任意波形信号发生器

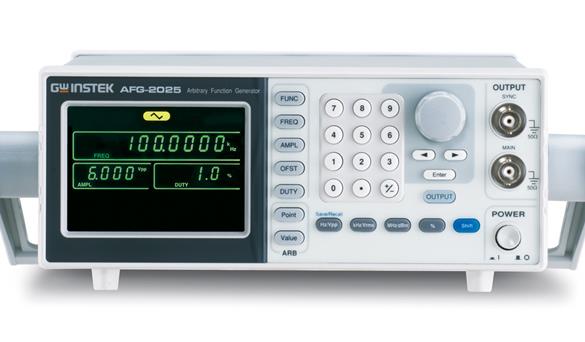

AFG-2000系列 任意波形信号发生器

附件

AFG-2100系列 - GTL-101×2,说明书×1,电源线×1

AFG-2000系列 - GTL-101×1,说明书×1,电源线×1
