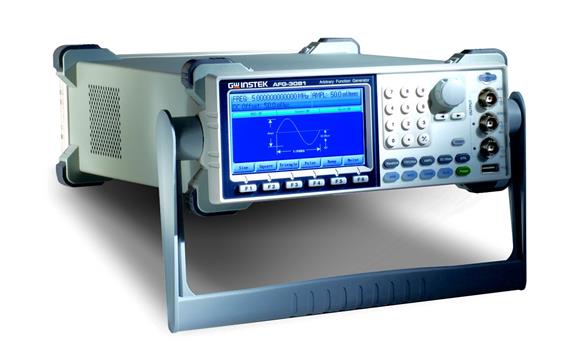

AFG-3000系列

  • 1uHz~80/50MHz宽广的频率范围

  • 全频段1uHz频率分辨率

  • 标准波形:正弦波、方波、三角波、斜波、脉冲波、噪声波

  • 内置AM、FM、PWM、FSK、扫频、Burst信号

  • 16位,200MSa/s,1M点长度的任意波形

  • DWR(任意波形重建)功能

  • 任意波形编辑PC软件

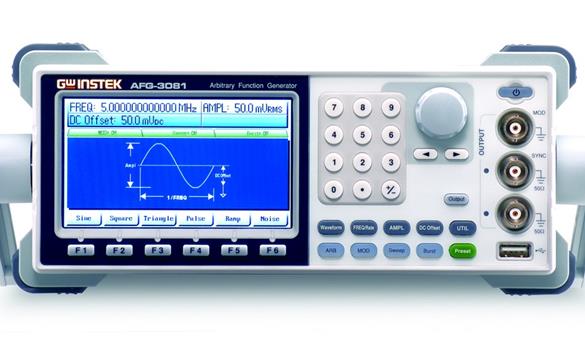

  • 4.3" 高分辨率LCD显示

  • USB Host/Device,RS-232C,GPIB标准接口

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

      AFG-3000 Series是一个具备功能强大的任意波形函数信号产生器,他的设计可符合于工业应用以及教育科研使用。这个系列提供了80MHz以及50MHz两个频宽,且内建了Sine, Square, Triangle, Ramp, Pulse, Noise等标准信号,且提供AM, FM, FSK, PWM, Sweep, Burst等应用信号以满足各类波形的需求。
      AFG-3000 Series同时提供16 bit高分辨率、200MSa/s取样率以及1M内存深度的任意波形编辑功能,且可直接透过直觉式的面板操作来编辑所需的波形,且内建的1M内存,可让使用者进行波形分段存取/输出,除了可节省内存的使用空间外,还可让使用者储存更多的波形。DWR功能可直接从GDS-2000系列示波器将波形直接读出到AFG-3000内,除了不需透过PC连接外,还可让使用者在进行除错或测试的时候方便波形描述,避免使用了错误的测试条件。

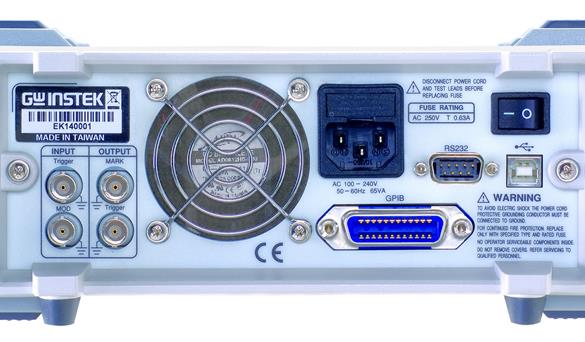

      此外,AFG-3000 Series还内建了50 Ohm / Hi-Z Impedance Switch, Online Help Function, 以及Output On/Off Switch等功能让使用者能够更便利的操作。透过4.3-inch高分辨率的TFT LCD,除了能让使用者能够看到更清楚的信息外,也能将使用者所设定的所有信息全部显示出来,让使用者更清楚目前的设定状态。前面板的USB Host, 除了能够进行DWR功能外,还可直接储随身碟存取,而背板内建的USB Device, RS-232, 以及GPIB标准接口,除了能够执行PC端任意波形软件外,还支持链接库语法让使用者进行客制化功能控制。




规格
  AFG-3081 AFG-3051
波形
标准波形 正弦波, 方波, 锯齿波, 脉冲波, 噪声波, 直流, DC, Sin(x)/x, 指数上升, 指数下降, 负锯齿波
任意波形
ARB功能 内置
采样率 200 MSa/s
重建率 100MHz
波形长度 1M 点
幅值分辨率 16 位
非易失性存储器 10组1M内存(1)
自定义输出区域 任意2 ~ 1M点
自定义标记输出 任意2 ~ 1M点
频率特性
范围 正弦波、方波 80MHz 50MHz
  三角波、锯齿波 1MHz
分辨率 1uHz
准确性 稳定度 ±1 ppm 0 to 50℃;±0.3 ppm 18 to 28℃
  老化率 ±1 ppm, per 1 year
  Tolerance ≤1 uHz
输出特性*2
幅值 范围 10 mVpp to 10 Vpp( 接 50Ω) 20 mVpp to 20 Vpp(开路)
  准确度 ± 设定值的1% ±1 mVpp;(at 1 kHz,>10 mVpp)
  分辨率 0.1 mV or 4 位数
  平坦度 ± 1% (0.1dB)  <10 MHz   ;± 2% (0.2 dB) 10 MHz to 50 MHz ;± 10% (0.9 dB) 50 MHz to 70 MHz;± 20% (1.9 dB) 70 MHz to 80 MHz ;(对应于最大振幅正弦波 to 1 kHz)
  单位 Vpp, Vrms, dBm,
偏移 范围 ±5 Vpk ac +dc (into 50Ω);±10Vpk ac +dc (Open circuit)
  准确度 设定值的1% + 2 mV+ 0.5% 振幅高度
波形输出 阻抗 50Ω typical (fixed);> 10MΩ (output disabled)
  输入保护 短路保护,超载继电器自动禁用主输出
SYNC输出 范围 TTL-compatible into>1kΩ
  阻抗 50Ω标准值
正弦波特性
谐波失真*5 –60 dBc   DC~1 MHz, Ampl<3 Vpp;–55 dBc  DC~1 MHz, Ampl>3 Vpp;–45 dBc   1MHz~5 MHz, Ampl>3 Vpp;–30 dBc   5MHz~80 MHz, Ampl>3 Vpp
总谐波失真 DC 到 20 kHz:< 0.2%+0.1mVrms
伪波(非谐波)*5 –60 dBc   DC~1 MHz;–50 dBc   1MHz~20MHz;–50 dBc+ 6 dBc/octave 1MHz~80MHz
相位噪声 <-65dBc typical 10MHz, 30 kHz band;<-47dBc typical 80MHz, 30 kHz band
方波特性
上升/下降时间 <8 nS*3
过激信号 < 5%
不对称性 周期的1%+1 ns
可调占空比 20.0% to 80.0% ≤25 MHz   ;  40.0% to 60.0%  25~50MHz  ;50.0%(Fixed)   50~80MHz
抖动 0.01%+525ps  < 2 MHz;0.1%+75ps  > 2 MHz
斜波特性
线性度 <峰值输出的0.1%
对称性 0% to 100%
脉冲特性
周期 20ns~ 2000s
脉冲宽度 8ns~ 1999.9s最小脉冲宽度:     ≤50MHz :8ns  ≤6.5MHz :5%的周期值;分辨率: ≤50MHz :1ns ≤6.5MHz:1%的周期值
过激信号 <5%
抖动率 100 ppm +50 ps
AM调制
载波波形 正弦波, 方波, 三角波, 锯齿波, 脉冲波, 任意波
调制波形 正弦波, 方波, 三角波, 正/负锯齿波
调制频率 2 mHz to 20 kHz
深度 0% to 120.0%
信号来源 内部/外部
FM调制
载波波形 正弦波, 方波, 三角波, 锯齿波
调制波形 正弦波, 方波, 三角波, 正/负锯齿波
调制频率 2 mHz to 20 kHz
峰值偏移 DC to 80 MHz DC to 50 MHz
信号来源 内部/外部
PWM调制
载波波形 方波
调制波形 正弦波, 方波, 三角波, 正/负锯齿波
调制频率 2 mHz to 20 kHz
偏移 脉冲波的0% ~ 100.0%
信号来源 内部/外部
FSK调制
载波波形 正弦波, 方波, 三角波, 锯齿波, 脉冲波
调制波形 周期为50%的方波
内部频率 2 mHz to 100 kHz
频率范围 DC to 80 MHz DC to 50 MHz
信号来源 内部/外部
扫频
波形种类 正弦波, 方波, 三角波, 任意波
类型 线性/对数
方向 向上/向下
起始频率/结束频率 100 uHz to 80 MHz 100 uHz to 50 MHz
扫描时间 1 ms to 500 s
触发 单次, 外部, 内部
标记 同步信号的下降沿(Programmable frequency)
信号来源 内部/外部
BURST
波形种类 正弦波, 方波, 三角波, 锯齿波
频率 1 uHz to 80 MHz(4) 1 uHz to 50 MHz(4)
计数 1 到 1000000 循环或无限
起始/婷指相位 -360.0∘to +360.0∘
内部周期 1 ms to 500 s
网关来源 外部触发
触发来源 单次, 外部, 内部
触发延迟 N个循环, 无限: 0s to 85 s
外部调制输入
类型 AM, FM, Sweep, PWM
电压范围 ± 5V 满刻度
输入阻抗 10kΩ
频率范围 DC to 20 kHz
外部触发输入
类型 FSK, Burst, Sweep
输入准位 TTL Compatible
斜率 上升或下降(可选择)
脉冲宽度 > 100 ns
输入阻抗 10kΩ,DC 耦合
等待时间 扫频:< 10 us (典型值);Burst:< 100 ns (典型值)
抖动 扫频:2.5 us;Burst:1 ns; 脉冲除外300 ps
调制输出
类型 AM, FM, Sweep, PWM
振幅 范围:≧1Vpp;阻抗:> 10kΩ typical (fixed)
触发输出
类型 Burst, Sweep
准位 TTL Compatible into 50Ω
脉冲宽度 > 450 ns
最大频率值 1 MHz
扇出数 ≧4 TTL load
阻抗 50Ω typical
游标输出
类型 ARB, Sweep
准位 TTL Compatible into 50Ω
扇出数 ≧4 TTL load
阻抗 50Ω typical
储存/乎较 10组记忆空间
通讯接口 GPIB, RS232, USB
显示器 4.3 吋TFT LCD, 分辨率 480 × 3 (RGB) × 272
系统特性
配置时间 (典型值) 函数改变:标准---->102ms,脉冲-------->660ms, 内建任意波- >240ms;频率改变: 24ms;振幅改变: 50ms;偏鸭改变: 50ms;任意波配置: < 2s for 1M points;调制改变: < 200ms
一般规格
电源  AC100~240V , 50~60Hz
消耗功率 65 VA
操作环境 安全规范温度 :  18 ~ 28∘C;操作温度 : 0 ~ 40∘C;相对湿度: ≤ 80%, 0 ~ 40°C≤ 70%, 35 ~ 40°C安全等级: CAT Ⅱ
有效高度 2000 meters
污染程度 IEC 61010 Degree 2, Indoor Use
储存环境  -10 ~ 70∘C, 湿度: ≤70%
尺寸 (WxHxD)  265 (W) x 107 (H) x 374 (D)
重量 约 4kg
安全性设计符合 EN61010-1
EMC测试符合 EN 55011, IEC-61326-1

点击下载

附件
GTL-110测试导线× 1,操作手冊×1,电源线×1

选配附件:

GTL-232   RS-232C数据线
GTL-246   USB数据线,USB 2.0 A-B型,4P
GTL-248   GPIB数据线(2.Om)
GTL-250   GPIB数据线
GTL-251   GPIB-USB-HS(高速)

AFG-3081  80MHz任意波形信号发生器

AFG-3051  50MHz任意波形信号发生器
