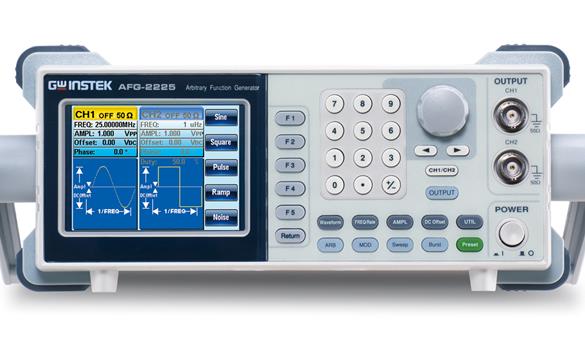

AFG-2225

  • 宽频率范围 1μHz - 25MHz (正弦波)

  • 全频段1 μHz 分辨率

  • 内置独立等性能双通道标准的 120MSa/s, 10bit, 4k 点任意波

  • 真正双通道输出, CH2提供与通道一同规格的信号输出

  • 双通道功能支持耦合,跟踪,相位操作

  • 1% ~ 99% 方波可调占空比

  • 友善的用户操作界面,方便用户进行参数设定

  • 提供多种任意波编辑信号编辑功能

  • 内置标准的AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能

  • 提供USB Host/Device 接口用于远程控制和波形编辑

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

AFG-2225 是一台基础型双通道任意波信号源,在同类产品中提供了卓越的性能。两个通道提供同等特性以满足双信号应用,如差分信号或IQ调制。优秀的C/P使得AFG-2225成为加快开发进程的实用设备。双通道主要特点包括 10Vpp输出幅值;25MHz频率带宽,1uHz分辨率;内置正弦波,方波,斜波(三角波)和噪声波。1%~99%方波可调占空比,可作为脉冲信号源。对于任意波功能,两个通道提供120MSa/s采样率,10位分辨率,4k点内存深度。同时内置66种任意波供用户根据需求选择。此外,AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器,用于各种通信领域应用。

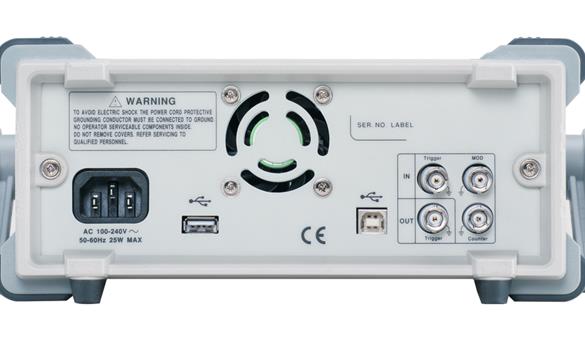

此外,全数字化用户界面,3.5英寸彩色LCD可显示所有操作信息,包括当前输出端真正的输出波形。通讯接口方面,AFG-2225提供USB Host/Device接口。USB Host 接口支持与固纬GDS系列示波器连接,直接波形重建、闪存设备上保存/调取数据;USB Device 支持远程控制与通过任意波编辑软件将计算机上编辑的波形发送至AFG-2225。


规格
  CH1 CH2

波形 正弦波,方波,斜波,脉冲波,噪声波,任意波
任意波功能
采样率 120 MSa/s
重建率 60 MHz
波形长度 4k 点
垂直分辨率 10 位
记录长度 4k 点
频率特性
范围 正弦波,方波 1uHz~25MHz
  斜波 1uHz~1MHz
分辨率 1uHz
精确度 稳定度 ±20 ppm
  老化率 ±1 ppm/年
  误差容忍 ≤1 mHz
输出特性
幅值 范围 1mVpp ~ 10 Vpp (接50Ω负载);2mVpp ~ 20 Vpp (开路) ;1mVpp ~ 5 Vpp (接50Ω负载)    20MHz ~ 25MHz;2mVpp ~ 10 Vpp (开路)           20MHz ~ 25MHz
  精确度 设定值的±2% ±1 mVpp ( 1 kHz)
  分辨率 1mV 或 3 位
  平坦度 ±1% (0.1dB) ≤100kHz;±3% (0.3 dB) ≤5MHz;±5% (0.4 dB) ≤12MHz;±10%(0.9dB) ≤25MHz(1kHz正弦波)
  单位 Vpp, Vrms, dBm
直流偏移 范围 ±5 Vpk ac +dc (接50Ω负载);±10Vpk ac +dc (开路) ;±2.5 Vpk ac +dc (接50Ω负载)   20MHz ~ 25MHz;±5Vpk ac +dc (开路)                 20MHz ~ 25MHz
  精确度 设定值的2% + 10mV+ 幅值的0.5%
波形输出 阻抗 50Ω 典型值 (固定);> 10MΩ (输出关闭)
  保护 短路保护,过载继电器自动禁止输出
正弦波特性
谐波失真 ≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp;≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp;≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp;≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp
方波特性
上升/下降时间 最大输出时,≤25ns at (接 50 Ω 负载)
过激信号 5%
不对称性 周期的1%  +5 ns
可调占空比 1.0% ~ 99.0% ≤100kHz;10% ~ 90% ≤ 1MHz;50% ≤ 25MHz
斜波特性
线性度 < 峰值输出的0.1%
可调对称性 0% ~ 100% (0.1% 的分辨率)
脉冲波特性
周期 40ns~2000s
脉宽 20ns~1999.9s
过激信号 <5%
抖动率 20ppm +10ns
AM 调制
载波 正弦波,方波,斜波,脉冲波,任意波 正弦波,方波,斜波,脉冲波,任意波
调制波  正弦波,方波,三角波,上斜波,下斜波 正弦波,方波,三角波,上斜波,下斜波
调制频率 2mHz ~ to 20kHz (内部);DC ~  20kHz (外部) 2mHz ~ to 20kHz (内部)DC ~ to 20kHz (外部)
调制深度 0% ~ to 120.0% 0% ~ to 120.0%
调制源 内部 / 外部 内部 / 外部
FM 调制
载波 正弦波,方波,斜波 正弦波,方波,斜波
调制波 正弦波,方波,三角波,上斜波,下斜波 正弦波,方波,三角波,上斜波,下斜波
调制频率 2mHz ~ 20kHz (内部);DC ~ 20kHz (外部) 2mHz ~ 20kHz (内部);DC ~ 20kHz (外部)
峰值频偏 DC ~ 最大频率 DC ~ 最大频率
调制源 内部/ 外部 内部/ 外部
扫频
波形 正弦波,方波,斜波 正弦波,方波,斜波
类型 线性或对数 线性或对数
起始/停止 频率 1uHz ~ 最大频率 1uHz ~ 最大频率
扫频时间 1ms ~ 500s 1ms ~ 500s
扫频源 内部/ 外部/手动 内部 / 外部/手动
FSK
载波 正弦波,方波,斜波,脉冲波 正弦波,方波,斜波,脉冲波
调制波 50% 方波占空比 50% 方波占空比
调制速率 2mHz ~  100 kHz (内部) ;DC ~  100 kHz(外部) 2mHz ~  100 kHz (内部) DC ~  100 kHz(外部)
频率范围 1uHz ~  最大频率 1uHz ~  最大频率
调制源 内部 / 外部 内部 / 外部
PM
载波 正弦波,方波,斜波 正弦波,方波,斜波
调制波 正弦波,方波,三角波,上斜波,下斜波 正弦波,方波,三角波,上斜波,下斜波
调制频率 2mHz ~ 20kHz (内部);DC ~ 20kHz (外部) 2mHz ~ 20kHz (内部);DC ~ 20kHz (外部)
相位偏移 0˚ ~ 360˚ 0˚ ~ 360˚
调制源 内部/ 外部 内部 / 外部
SUM
载波 正弦波,方波,斜波,脉冲波,噪声波 正弦波,方波,斜波,脉冲波,噪声波
调制波 正弦波,方波,三角波,上斜波,下斜波 正弦波,方波,三角波,上斜波,下斜波
调制频率 2mHz ~ 20kHz (内部);DC ~ 20kHz (外部) 2mHz ~ 20kHz (内部);DC ~ 20kHz (外部)
SUM 深度 0% ~ 100.0% 0% ~ 100.0%
调制源 内部/ 外部 内部 / 外部
外部触发输入
类型 用于 FSK, Burst, Sweep
输入电平 TTL 兼容
边沿 上升或下降(可选)
脉冲宽度  >100ns
输入阻抗 10kΩ,直流耦合
外部调制输入
类型 用于 AM, FM, PM, SUM
电压范围 ±5V 满刻度
输入阻抗 10kΩ
频率 DC ~ 20kHz
触发输出
类型 用于 Burst, 扫频, Arb
电平 TTL 兼容 50Ω
脉宽 >450ns
最大速率 1MHz
扇出数 ≥4 TTL 负载
I阻抗 50Ω 典型
双通道功能
相位 ‘-180˚ ~180˚同步相位 -180˚ ~ 180˚
 跟踪 CH2=CH1 CH1=CH2
耦合 频率(比或差)幅值&直流偏移 频率(比或差)
DSO连接
Burst
波形 正弦波, 方波, 斜波 正弦波, 方波, 斜波
频率 1uHz~25MHz 1uHz~25MHz
Burst 计数 1 ~ 65535 周期或无限 1 ~ 65535 周期或无限
开始/停止相位 -360 ~ +360 -360 ~ +360
内部周期 1ms ~ 500s 1ms ~ 500s
门控源 外部触发 外部触发
触发源 单, 外部或内部速率 单, 外部或内部速率
N-Cycle, 无限 0s ~ 655350ns 0s ~ 655350ns
计频器
范围 5Hz ~ 150MHz
精确度 时基精确度±1count
时基 ±20ppm (23˚C ±5˚C) 热机30分钟后
分辨率 最大分辨率为:100nHz 对于 1Hz, 0.1Hz 对于 100MHz.
输入阻抗 1kΩ/1pf
灵敏度 35mVrms ~ 30Vms (5Hz ~  150MHz)
保存/调取
10组设置存储
接口
USB (Host & Device)
显示
3.5”TFT LCD
一般规格
电源 AC100~240V, 50~60Hz
功耗 25 W (最大)
操作环境 本说明书规格温度范围: 18 ~ 28˚C工作温度 :0 ~ 40˚C相对湿度:< 80%, 0 ~ 40˚C安装类别: CAT II
操作海拔 2000 米
存储温度 -10~70˚C, Humidity: ≤70%
尺寸 (WxHxD) 266(W) x 107(H) x 293(D) mm
重量 约 2.5kg
附件 GTL-101× 2;快速入门指南 ×1;CD (用户手册+ 软件) ×1 ;电源线×1
