GPM-8320/8330功率计
产品叙述 产品规格 配件 订购信息 下载
固纬电子的 GPM-8320/8330/8320-60/8330-60 是专门为测量三相交流电源的功率而设计的数字功率计，适用于大多数电气和电子产品测试应用(GPM-8320/8320-60提供2个模块，GPM-8330/8330-60提供3个模块)，型号后缀的"-60"表示其直接测量输入的最大电流可达 60A。该产品测试带宽可达 DC，0.1Hz~100kHz，采用 16 位 A/D、采样率 300kHz。还提供 5"TFTLCD 显示屏、5位数测量显示、25 种不同的功率测量参数，有着高精度测量能力。GPM-8320/8330/8320-60/8330-60 还具有波形显示功能(电压/电流/功率)、 积分测量功能、各阶谐波测量和分析(50/60Hz 测量符合 IEC61000-4-7要求)外部互感器输入端子和各种通信接口。这些功能帮助用户实现清晰、便捷、准确的功率测量，使其成为同类产品中功能齐全、性价比高的功率表。
GPM-8320/8330/8320-60/8330-60 提供多种输入电压配置接线模式(1P3W/3P3W/3P4W/3V3A)。用户可以根据自己的具体要求选择接线方式，测量特定接线方式的参数，甚至计算效率。此外,1000V 的额定输入电压和 60A 的输入电流，其中GPM-8320/8330 可支持最小电流挡位至 0.5A(分辨率可达 0.1mA)，功率测量分辨率 0.1mW，波峰因素可达3(半量程 CF 可达6或 6A)，且电压/电流/功率测量能力可达 +(0.1% 读值+0.05% 挡位)。用户可以选择不同的测量模式(AC+DC/AC/DCN-MEAN )，为功率测量提供多达 25 个相关参数。这些参数包括电压(Vms/ac/VdcVmn/+pkN-pk)、电流(lrms/lac/ldc/l+pk/1-pk)频率(VHz/IHz)功率(P/P+pk/P-pk),波峰因数(CFV/CFI)视在功率(VA)无功功率(VAR)功率因数(PF)相位角(DEG)、总谐波失真(THDV/THDI)、最大电流比(MCR)和 MATH 计算功能。

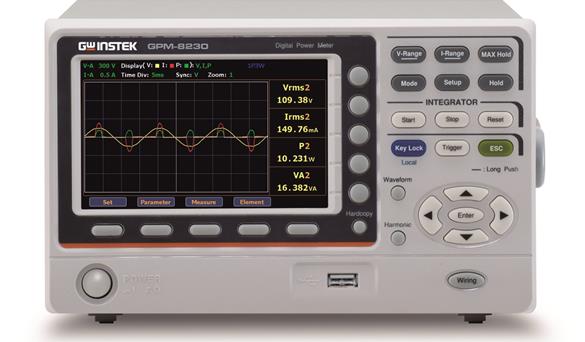

GPM-8320/8330/8320-60/8330-60 还有效地利用了 TFTLCD 显示器的优势，以数值和图形的方式提供参数测量结果。在数值方面，它提供了一般模式和多种模式。一般模式包括 4 个选项卡(page1~page4)，每个选项卡可显示 10 个测量参数(2 个主要测量 +8 个监测测量)。用户可以自由组合这些参数，以显示来自各个模块的测量结果。多种模式可以同时显示三个模块的测量结果，特别适合比较模块之间的测量差异，例如三相不平衡。该模式还提供了4个选项卡，每个选项卡可以显示8个测量参数。在图形显示方面，他们提供了一种简单的示波器模式，以波形格式显示电压、电流和功率参数。此外，该显示器提供了数值或条形图显示，用于测量和分析各阶谐波信号，不仅满足了制程测试中对准确性和清晰可读性的需求，还满足了研发、设计和质量验证上多样性的测量应用要求。

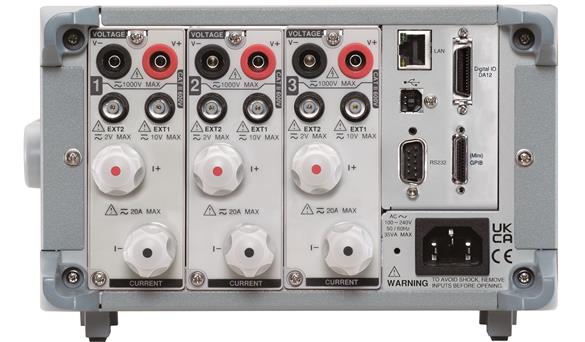

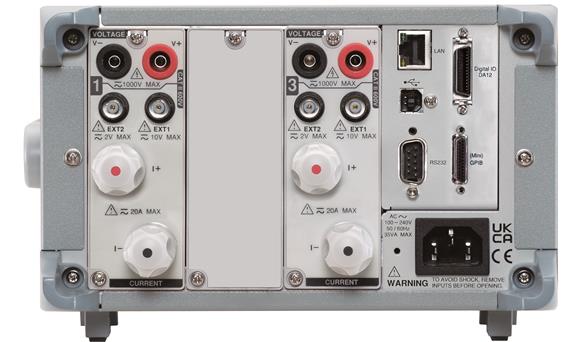

GPM-8320/8330/8320-60/8330-60 在辅助量测的机制 /功能上的表现，也是全方位的。对于需要测量大电压的应用，它们提供可与外部电压互感器一起使用的 VT 比率设置。而针对大电流的测量，则取决于电流互感器的类型，是电压输出型还是电流输出型。如果它是电流输出型，可以直接锁定在仪表的后面板上，并与 CT比率设置一起用于测量。如果是电压输出型,则可以通过 GPM-8320/8330/8320-60/8330-60 提供的外部电流传感器输入端子(EXT1/EXT2)进行测量。自动换挡可自定义需要的换挡挡位，以节省不必要的换挡时间。10000笔内部存储器可以按照 GPM-8320/8330/8320-60/8330-60 设置的更新速率或用户定义的时间间隔存储测量数据，以供后续分析。
在数据采集和存储方面，GPM-8320/8330/8320-6018330-60 提供了各种通信接口，包括 RS-232C/SB device(虚拟 COM/LAN 或选配的 GPIB。用户可以根据自己的习惯或与现有的系统接口搭配，选择编写读取测量结果的程序。USB host 可以支持GPM-8320/8330/8320-60/8330-60 的屏幕捕获、内部数据记录和固件更新。对于那些需要使用外部信号控制或数据记录器进行数据记录的人，GPM-8320/8330/8320-60/8330-60还提供了一个选配的数字1/0(DA12)接口(必须在出厂前安装)，该接口可以连接到 PLC或数据记录器等外部控制器，以满足自动测量或长时间记录应用的需求。
订购信息
GPM-8320 数字功率计(RS-232C/USB device &Host/LAN)
GPM-8320 (with GPM-DA12) 数字功率计(RS-232C/USB device &Host/LAN和选配GPIB+DA12)
GPM-8330 数字功率计(RS-232C/USB device &Host/LAN)GPM-8330(with GPM.DA12) 数字功率计(RS-232C/USB device&Host/LAN和选配GPIB+DA12)
GPM-8320-60数字功率计(RS-232C/USB device&Host/LAN)
GPM-8320-60(with GPM.DA12) 数字功率计(RS-232C/USB device&Host/LAN和选配GPIB+DA12)
GPM-8330-60数字功率计(RS-232C/USB device &Host/LAN)
GPM-8330-60(with GPM.DA12) 数字功率计(RS-232C/USB device&Host/LAN和选配GPIB+DA12)
附件
安全说明x1,电源线x1,测试线GTL-209x2,测试线GTL-212Ax2(for GPM-8320/8320-60)，测试线GTL-209x3，测试线GTL-212Ax3(forGPM-8330/8330-60)，DA12电缆GTL-214(仅适用于选配有GPM-DA12)，GPM-002端子盖
选 配
GPM-DA12GPIB+DA12接口(含线缆,GTL-214)注:该选配为二合一接口，必须在工厂安装。
选配附件
GTL-209测试线,香蕉头测试线约1000mmGTL-212A测试线,O-Type to Bare-wire约1000mm
GTL-214 DA4 cable,约1000mm
GTL-232 RS-232C线,9-针母对9-针,计算机的零调制解调器,约2000mm
GTL-246 USB cable,A-B type,约1200mm
GTL-258 GPlB cable,25-pin Micro-D Connector,约1900mm
GRA-452 机架安装套件,19”3U尺寸
