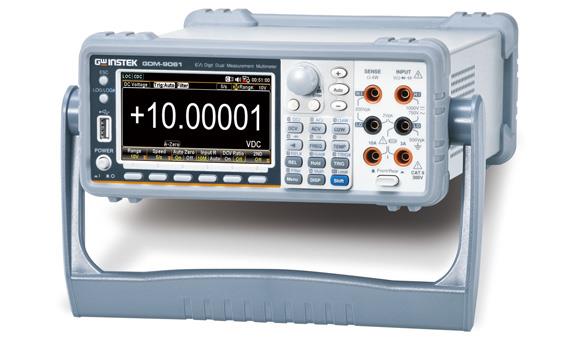

GDM-906X系列（GDM-9061,GDM-9060）

6 ½数字显示：1,200,000
4.3" TFT LCD
DCV基本精度：0.0035%（GDM-9061)/0.0075%（GDM-9060)
12项测量功能：DCV,ACV,DCI,ACI,2-线及4-线电阻，频率，周期，二极管，连续性，温度和电容
采样率高达10k SPS(GDM-9061)
双测量以同时执行两个选定测量
提供包括直方图、条形图和趋势图的功能
温度测量支持RTD、热敏电阻及热电偶
标准接口：USB, RS232C, LAN, Digital I/O
选配接口：GPIB

产品叙述产品规格配件订购信息下载

固纬电子推出- GDM-906X系列(共2个机型~ GDM-9061和GDM-9060)，6 ½位双测量数字电表，具有高精度直流电流测量、快速采样率、12项测量项目(直流电压/电流、交流电压/电流、2线/4线制电阻、频率、周期、二极管、短路蜂鸣、温度、电容)、6项运算功能(dB/dBm/Compare/MX+B/Percent及1/X)、以及丰富的通讯接口(USBdevice/host、RS-232C、LAN、数字I/O和GPIB选购)，提供全方位的测量能力，以及更高的速度和准确性。该系列采用4.3寸TFT图形化显示屏，以及快速的采样率(GDM-9061:10k/s、GDM-9060:1k/s max.)除了可用传统的数字显示外，还可以用条状图、趋势图或直方图来搭配显示，让整个测量过程，更直观、迅速地被完整呈现。同时，更大的内存(GDM-9061:100k、GDM-9060:10k)，也能协助趋势图或直方图在测量过程时，进行统计计算，简化繁琐的趋势分析。在使用的便利性上，GDM-906X系列也加入了丰富的操作设计，例如数字按键，便于需要数值输入的设置，如上/下限值、LAN IP…等;操作接口或信息，支持多国语言(英文/繁体/简体/日语/韩语)，有助于缩短电表的操作学习。对于自动测试系统测量或远程控制应用，GDM-906X除了提供USB，RS-232C和LAN作为标准通讯接口外，还可选择GPIB(客户安装选项)。在软件支持方面，GDM-906X系列提供DMM-Viewer2，来协助用户观测或记录测量的数据；另外，也提供LabVIEW driver以利不同系统整合上的程序需求。

GDM-9061多种显示模式https://v.youku.com/v_show/id_XNDYyMTc4NjYyMA==.html

GDM-906X数据记录https://v.youku.com/v_show/id_XNDYyMTc4NjAzNg==.html

GDM-9061演示视频https://v.youku.com/v_show/id_XNTAxOTkzNTY1Mg==.html

快速选型

型号	采样率	显示	DCV精度	最大电流档位	后面板输入	标配接口
GDM-9060	1K/sec	6½双显示(1200000)	0.0075%	3A	NO	USB/RS-232/LAN/I/O
GDM-9061	10K/sec	6½双显示(1200000)	0.0035%	10A	YES	USB/RS-232/LAN/I/O
GDM-8261A	2.4K/sec	6½双显示(1200000)	0.0035%	10A	NO	USB/RS-232/I/O

详细规格

直流特性
直流电压
档位	分辨率	输入电阻	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
100.0000 mV	0.1μV	10MΩor >10GΩ	0.0050 + 0.0035	0.0090 + 0.0065
1.000000 V	1μV	10MΩor >10GΩ	0.0048 + 0.0007	0.0080 + 0.0010
10.00000 V	10μV	10MΩor >10GΩ	0.0035 + 0.0005	0.0075 + 0.0005
100.0000 V	0.1mV	10MΩ±1%	0.0050 + 0.0006	0.0085 + 0.0006
1000.000 V	1mV	10MΩ±1%	0.0050 + 0.0010	0.0085 + 0.0010

电阻档位	分辨率	测试电流	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
100.0000 Ω	100μΩ	1mA	0.010 + 0.004	0.014 + 0.007
1.000000 kΩ	1mΩ	1mA	0.010 + 0.001	0.014 + 0.001
10.00000 kΩ	10mΩ	100μA	0.010 + 0.001	0.014 + 0.001
100.0000 kΩ	100mΩ	10μA	0.010 + 0.001	0.014 + 0.001
1.000000 MΩ	1Ω	5μA	0.010 + 0.001	0.014 + 0.001
10.00000 MΩ	10Ω	500nA	0.040 + 0.001	0.040 + 0.001
100.0000 MΩ	100Ω	500nA	0.800 + 0.010	0.800 + 0.010
直流电流
档位	分辨率	Burden 电压	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
100.0000 μA	100pA	< 0.011 V	0.05 + 0.025	0.05 + 0.025
1.000000 mA	1nA	< 0.11 V	0.05 + 0.006	0.05 + 0.006
10.00000 mA	10nA	< 0.04 V	0.05 + 0.020	0.05 + 0.020
100.0000 m A	0.1μA	< 0.4 V	0.05 + 0.005	0.05 + 0.005
1.000000 A	1μA	< 0.7 V	0.10 + 0.010	0.10 + 0.010
3.000000 A	1μA	< 2.0 V	0.20 + 0.020	0.20 + 0.020
10.00000 A	10μA	< 0.5 V	0.15 + 0.010	------------------

连续性	分辨率	测试电流	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
1000.000 Ω	0.001 Ω	1 mA	0.010 + 0.030	0.014 + 0.030
二极管测试
档位	分辨率	测试电流	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
5.000000 V	1μV	1 mA	0.010 + 0.030	0.014 + 0.030
直流比率
精度规格：±（直流输入精度+直流参考精度）
交流特性
交流电压（真RMS）
档位	分辨率	频率	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
100.0000 mV	0.1μV	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.35 + 0.04	0.38 + 0.04
		10 Hz – 20 kHz	0.06 + 0.04	0.09 + 0.04
		20 kHz – 50 kHz	0.12 + 0.05	0.15 + 0.05
		50 kHz – 100 kHz	0.60 + 0.08	0.63 + 0.08
		100 kHz – 300 kHz	4.00 + 0.50	4.00 + 0.50
1.000000 V ～750.000 V	1μV ～1mV	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.35 + 0.04	0.38 + 0.04
		10 Hz – 20 kHz	0.06 + 0.04	0.09 + 0.04
		20 kHz – 50 kHz	0.12 + 0.05	0.15 + 0.05
		50 kHz – 100 kHz	0.60 + 0.08	0.63 + 0.08
		100 kHz – 300 kHz	4.00 + 0.50	4.00 + 0.50
交流电流（真RMS)
档位	分辨率	频率	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
100.0000 μA 10.00000 mA	100pA 10nA	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.35 + 0.04	0.38 + 0.04
		10 Hz – 5 kHz	0.10 + 0.04	0.13 + 0.04
		5 kHz–10 kHz	0.18 + 0.04	0.20 + 0.04
1.000000 mA100.0000 mA	1nA100nA	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.30 + 0.04	0.33 + 0.04
		10 Hz – 5 kHz	0.10 + 0.04	0.13 + 0.04
		5 kHz–10 kHz	0.15 + 0.04	0.18 + 0.04
1.000000 A	1μA	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.30 + 0.04	0.33 + 0.04
		10 Hz – 5 kHz	0.10 + 0.04	0.13 + 0.04
		5 kHz–10 kHz	0.15 + 0.04	0.18 + 0.04
3.000000 A	1μA	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.35 + 0.04	0.38 + 0.04
		10 Hz – 5 kHz	0.23 + 0.04	0.23 + 0.04
		5 kHz–10 kHz	0.23 + 0.04	0.23 + 0.04
10.00000 A	10μA	3 Hz – 5 Hz	1.10 + 0.04	------------------
				------------------
		10 Hz – 5 kHz	0.15 + 0.04	------------------
				------------------
温度特性
RTD（基于PT100的精度）
档位		分辨率	精度（1年)(TCAL±5℃）
-200℃～-100℃		0.001℃	0.09℃
-100℃～-20℃		0.001℃	0.08℃
-20℃～20℃		0.001℃	0.06℃
20℃～100℃		0.001℃	0.08℃
100℃～300℃		0.001℃	0.12℃
300℃～600℃		0.001℃	0.22℃
热电偶式温度计（基于ITS-90的精度）
类型	档位	分辨率	精度（1年)(TCAL±5℃）
E	-200℃～+1000℃	0.002℃	0.2℃
J	-210℃～+1200℃	0.002℃	0.2℃
T	-200℃～+400℃	0.002℃	0.3℃
K	-200℃～+1372℃	0.002℃	0.3℃
N	-200℃～+1300℃	0.003℃	0.4℃
R	-50℃～+1768℃	0.01℃	1℃
S	-50℃～+1768℃	0.01℃	1℃
B	+350℃～+1820℃	0.01℃	1℃
热敏电阻（(2.2kΩ,5kΩ,10kΩ或User Type)
档位		分辨率	精度（1年)(TCAL±5℃）
-80℃ ～150℃		0.01℃	0.01℃
电容特性
电容
档位		分辨率	精度（1年)(TCAL±5℃）
1.000 nF		0.001nF	2.00 + 2.00
10.00 nF		0.01nF	2.00 + 1.00
100.0 nF		0.1nF	2.00 + 0.40
1.000 μF		0.001μF	2.00 + 0.40
10.00 μF		0.01μF	2.00 + 0.40
100.0 μF		0.1μF	2.00 + 0.40
频率和周期特性
频率/周期
档位		分辨率	精度（1年)(TCAL±5℃）
100.0000mV～750.000V		3Hz - 5Hz	0.1
		5Hz - 10Hz	0.05
		10Hz - 40Hz	0.03
		40Hz - 1MHz	0.006

尺寸&重量：267(W)*107(H)*302(D)mm,约 3.5kg

点击下载

配件
安全说明×1，电源线×1，USB电缆GTL-246×1,测试线GTL-207A×1,
CD×1(包括完整的使用手册，升级程序和PC软件，DMM-Viewer2）

选配
GTL-205 带热电偶的温度测线转接器（K-type),约1000mm
GTL-234 RS-232C线, 9-pin F-F Type，直连，2000mm
GTL-248 GPIB线,约2000mm

GTL-308 4线式（+屏蔽）测试线，约1500mm

GRA-422 机架 (19",2U)

GDM-TL1 测试线组 (适用所有电表系列)
GSC-014 电表附件包

订购信息
GDM-9061 6 ½ (1200000 counts) 数字式双测万用表
GDM-9060 6 ½ (1200000 counts) 数字式双测万用表

选项
Opt.1 GPIB卡（*） GPIB可在客户现场安装
