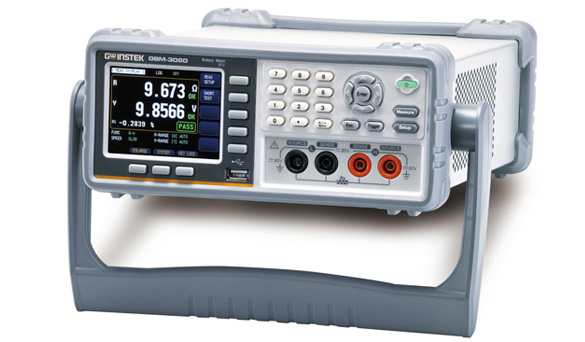

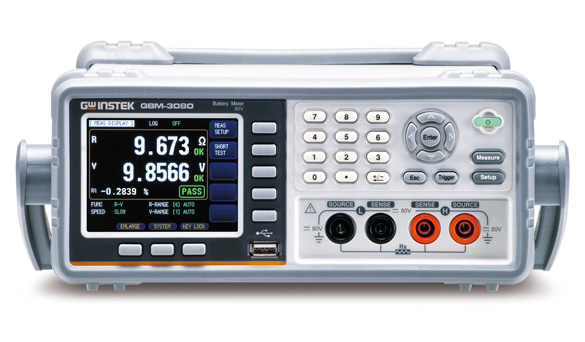

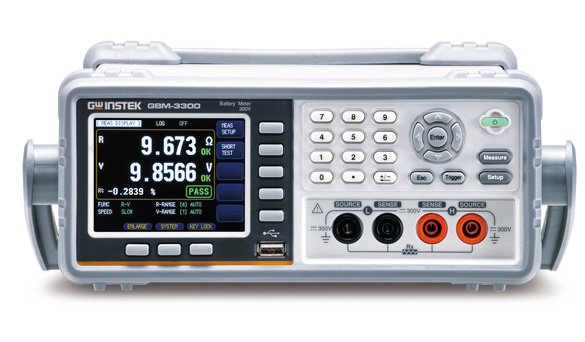

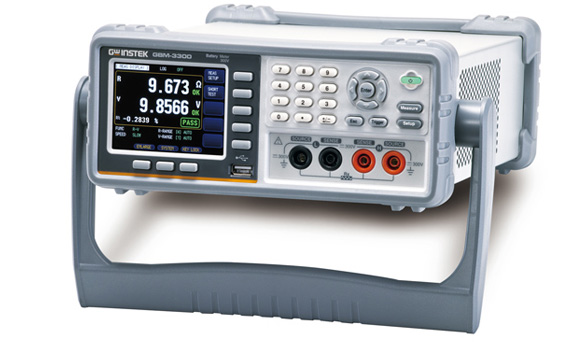

GBM-3000系列(GBM-3300,GBM-3080)

3.5" TFT LCD (320x240)
测量项目：直流电压和交流电阻
电压测量：300V(GBM-3300)或80V(GBM-3080)
电阻测量: 0mΩ~ 3.2kΩ(max.)
电压测量的基本精度: 0.01%
电阻测量的基本精度: 0.5%
测量分辨率高达0.1μΩ和10μV
分别对电压和电阻进行独立的Go / NoGo确定功能
测试导线（探棒）断开/接触故障的判断机制是测量可靠性的保证
标准接口：USB Host/Device, RS-232C及Handler

产品叙述产品规格配件订购信息下载

固纬电子推出全新系列台式电池测试仪GBM-3000系列，它使用AC 1kHz作为测试信号，测量电池电压和内阻为300V（GBM-3300）和80V（GBM-3080）。该系列具有3.5”TFT LCD，4线测量方法，高分辨率（6位电压/ 5位电阻）测量显示能力，以及独立的GO / NOGO电压和电阻判定，各种通信接口等，满足各种类型的电池测量，如单体电池，电池单元到最终产品（电池）等，以便于用户在生产的各个阶段实现准确的测量。
GBM-3000系列为各种类型的电池提供测量开路电压和电阻的卓越功能。电压测量的精度高达±（0.01%读值+3位），测量分辨率可达10μV（8V时）。电阻测量的精度可达±（0.5%读值+5位），测量分辨率达到0.1μΩ（3mΩ时）。同时，为了方便用户快速、清晰地解释测量结果，GBM-3000系列分别根据电压和电阻分别进行HI/LO测定，并可切换到简单（大数字显示）模式，以满足测试精度的要求，清晰、易于读取，可提高检查效率。
除了出色的测量能力外，GBM-3000系列还提供了许多功能，以确保有效性和便利性。为了保证有效性，测试引线（探棒）接触状态检测功能是有效地提示用户测试引线（探棒）和DUT是否良好接触，以确保测量值的有效性。在便利性方面，GBM-3000系列提供两种数据存储方法（最多10000笔测量值）。“一般存储”仅存储测量的电压和电阻值；“统计存储”具有用于统计分析的相关参数（Cp / Ckp / Mean / MAX / MIN ...）。用户可以先将测量过程中的数据存储在内部存储器中，然后通过闪存驱动器将数据传输到计算机进行后续分析，而不限于与计算机的连接。
此外，为了通过传输方法检索和存储测量结果，GBM-3000系列提供RS-232C / USB设备（虚拟COM），用于编写程序和检索。处理程序接口用于通过PLC进行外部触发控制。所有接口均标准配备，不仅可以节省仪器成本，还可以满足使用不同自动测量系统的要求。

快速选型

型号	电阻测量	电压测量	分辨率	基本精度	标配接口
GBM-3300	3.2KΩ	300V	0.1uΩ/10uV	电压0.01%，电阻0.5%	USB/RS-232
GBM-3080	3.2KΩ	80V	0.1uΩ/10uV	电压0.01%，电阻0.5%	USB/RS-232

详细规格
显示
屏幕	3.5(320x240)TFT LCD
阻抗	5位数
电压	6位数
测试速度
慢速	3次/秒
中速	14次/秒
高速	25次/秒
Ex.高速	65次/秒
阻抗测量
测试频率	1kHz(±0.5Hz)固定值
输入阻抗	3mΩ~300mΩ：99kΩ,3Ω~3kΩ；2MΩ
范围	范围编号	范围	最大刻度	分辨率	测试电流	开路电压（最大Vpp）
	0	3mΩ	3.1000mΩ	0.1μΩ	100mA	8V
	1	30mΩ	31.000mΩ	1μΩ	100mA	8V
	2	300mΩ	310.00mΩ	10μΩ	10mA	7V
	3	3Ω	3.1000Ω	100μΩ	1mA	3V
	4	30Ω	31.000Ω	1mΩ	100μA	2V
	5	300Ω	310.00Ω	10mΩ	10μA	1.5V
	6	3kΩ	3200.0Ω	100mΩ	10μA	1.5V
精度	范围编号	速度	精度		温度系数
	0	慢速	±0.5%读值±10位		（±0.05%读值±1位）/℃
		中速	±0.5%读值±15位
		高速	±0.5%读值±20位
		Ex.高速	±0.5%读值±40位
	1	慢速	±0.5%读值±5位		（±0.05%读值±0.5位）/℃
		中速	±0.5%读值±6位
		高速	±0.5%读值±7位
		Ex.高速	±1.0%读值±8位
电压测量
范围	范围编号	范围		最大刻度		分辨率
	0	8V		±8.08000		10μV
	1	80V		±80.8000		100μV
	2	300V（仅GBM-3300）		±303.000		1mV
精度	档位编号	速度	精度		温度系数
	0~2	慢速	±0.01%读值±3位		（±0.001%读值±0.3位）/℃
		中速	±0.01%读值±5位
		高速	±0.05%读值±5位
		Ex.高速	±0.10%读值±6位
其他功能
范围选择	自动范围,保持范围,正常范围
比较器	ABS,PER或SEQ
连接侦测	OPEN&WIRE
蜂鸣器	OFF， Pass， Fail
触发	内部,外部

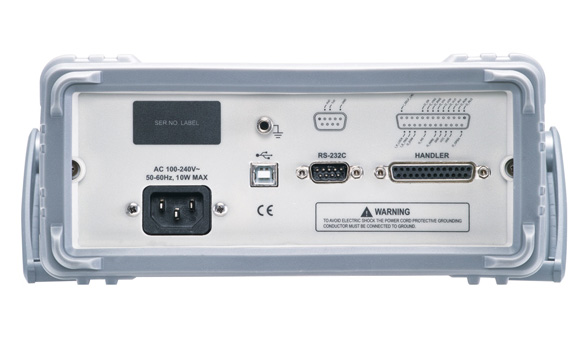

接口	USB Device / USB host/RS-232C/HANDLER
电源	AC 100 - 240V, 50/60Hz；功耗: 最大 10W
尺寸& 重量	264mm(W)x 107mm(H)x 350mm(D) 2.8kg

点击下载

标准配件
Safety sheet x 1
电源线x 1
GBM-01 x 1 :4线式(kelvin clip)测试线, 90V (最大.),大约1100mm
CD x 1 (包含完整的使用手册以及驱动程序)

选购配件
GBM-02 4线 (single pin)测试探棒, 80V(最大.),大约1100mm
GBM-03 4线 (twin pin) 测试探棒, 300V(最大.),大约1400mm
GBM-S1 短路棒 (GBM-02/GBM-03)
GTL-232 RS-232C通讯线, 9-pin Female to 9-pin,对计算机跳线,大约2000mm
GTL-246 USB通讯线, A-B型,大约1200mm
GRA-422 机架组

GBM-3080 0~3.2kΩ 0~80V

GBM-3300 0~3.2kΩ 0~300V
