GSP-810

  • 频率范围 : 150kHz ~ 1GHz

  • 全数字锁相回路技术设计

  • 高频率稳定度 : +10ppm

  • 高频距 (Span) 解析度提供观察信号更详细之能力 :0, 2kHz ~ 100MHz/DIV

  • 解析度(RBW) : 3k, 30k, 220k, 4MHz

  • 高输入保护位准 : +30dBm, +25VDC

  • 参考准位 : -30dBm ~ +20dBm

  • 高性能之杂讯准位 : -95dBm @30kHz, -100dBm typical ; over -150dBm/Hz typical @220kHz and 4MHz RBW

  • 突波 (Spurious) 杂讯 : < -60dB

  • 三阶交互调变杂讯 (3rd) : < -70dBc

  • 两组 Markers 提供绝对值与相对值量测

  • 其他功能 : Max. Hold, Average (2 ~ 32 traces), Freeze, Peak Search, Marker to Center Function

  • 9 组参数设定记忆组

  • RS-232C 及显示软体可连接至 PC 撷取信号波形

  • 选购配备 : Power

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

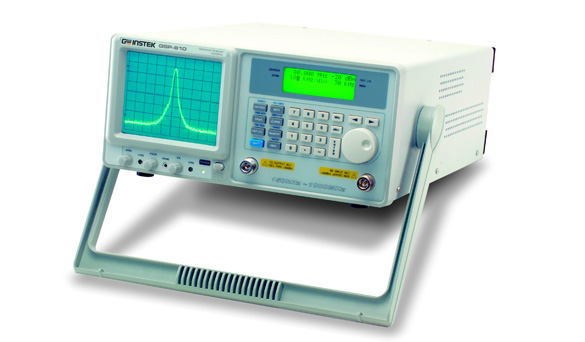

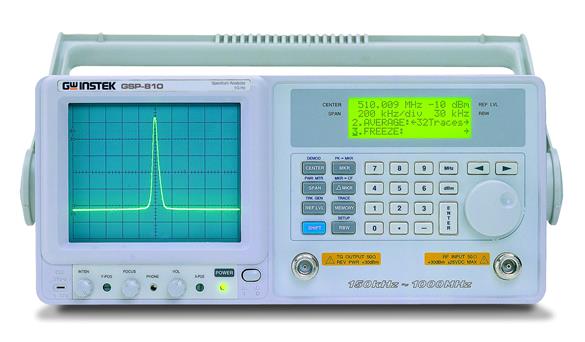

GSP-810是一台采用数字合成技术简单易用的射频测量仪器,频率范围1GHz。相位锁定系统的设计保证了测量结果的精度,并且价格合理。GSP- 810可以适应多种测量环境,带有1瓦特的输入保护。精巧的外形和极低的重量使得GSP-810非常便于携带。通过标配的RS-232C接口和 windows接口软件可以在PC上显示频谱仪画面并且保存和打印测量结果。

多种独特的功能和特点使GSP-810成为一款可经济型扩展的高性价比测量仪器。

规格
频率
频率范围 150kHz ~ 1GHz
频率解析度 1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV
频率显示 6 1/2 digit setting
频率控制 Digital phase locked
频率稳定度 +2ppm/year aging, +10ppm, 0 to 50°C
频率频距 (Spans) Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence
频宽
解析频宽 3kHz, 30kHz, 220kHz, 4MHz
解析频宽准确度 15%
视频频宽 1.6kHz/90kHz coupled with RBW
振幅
参考准位范围 -30dBm 到+20dBm
参考准位准确度 +1dB at 80MHz
输入准位范围 -100dBm 到 +20dBm
杂讯准位 -95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz
振幅显示范围 75dB
振幅准确度 + 1.5dB typical@0dBm, 80MHz
振幅准位线性 + 1.5dB over 70dB
参考准位频率平坦度 +1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz
谐波突波响应 <-40dBc, RF input < selected reference
非谐波突波响应 <-60dBc typical down from reference level, average, 5MHz/div
三阶交互调变杂讯 (3rd) <-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz
相位杂讯 -77dBc/Hz at 1GHz, 30kHz offset
输入
输入过载保护 +30dBm continuous, +25VDC
阻抗 50 ohm nominal
回复损失 <16 dB (VSWR < 1.35)
输入衰减 50dB to 0dB in 10 dB steps coupled to reference level
连接头 Type N female
游标
游标数 2
游标解析度 0.1dB, 1kHz
游标模式 绝对值, 相对值, PK->Marker, Marker->Center
游标准确度 0.1dB+振幅准确度
其他功能
记忆 9 组参数设定记忆组
Trace Max. Hold, Average (2 ~ 32 traces), Freeze(Hold)
设定 Access parameters
FM/AM DEMODULATOR
WB FM 120kHz deviation
MB FM 75kHz deviation
NB FM 30kHz deviation
AM Outputs Internal speaker, 3.5mm stereo jack, wired for mono operation

点击下载

标准配件

操作手册x 1,电源线x1
